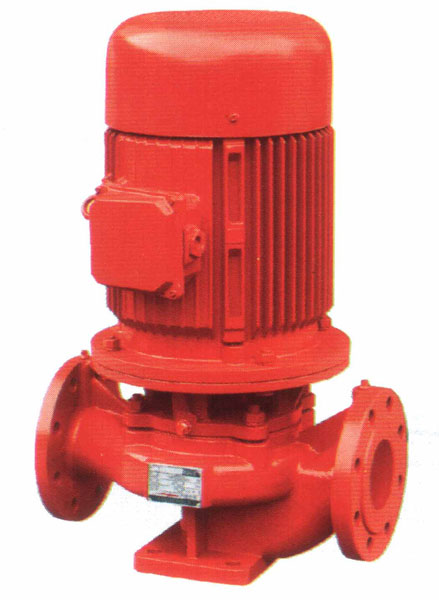

| 立臥式消防泵5 |
案例類別：消防泵類 / 立臥式消防泵
案例編號：
瀏覽次數：7850 次
添加時間：2013/10/27 20:36:35
|
|
|
| 詳細介紹 |
產品型號：
XBD3.9/50G-GL
材質類型：
鑄鐵
驅動方式：
電動
葉輪轉速：
1480 Mpa
葉輪數量：
單級
必需汽蝕余量：
3
效率：
75% ﹪
流量：
30/50/60 L/S
功率：
30KW
大約重量：
0 kg
泵外表尺寸：
0
產品執行標準:
GB6245-2006<消防泵>
概述:
XBD-DL型立式多級消防泵組是本公司根據我司消防用途的需要,結合國內外先進技術,按照有關消防標準和規范而優化設計開發的全新產品.
本公司XBD-DL型立式多級消防泵組與同類立式多級消防泵相比其特點是:
1、選用******水力模型，效率高，型譜性能范圍廣；
2、結構緊湊、占地面 積小、安裝方便；
3、采用高速結構，與中速消防泵組比級數減少，所以其機組高度及重量大大減少；
4、軸封采用機械密封，使用壽命長，運行可靠，水泵無匯漏，泵房干燥清潔；
5、獨特的結構設計，只要卸下電機，便能方便的更換軸承和機械密封，因此安裝維修方便；
6、XBD-DLL型消防泵組適用于高低層建筑住宅、醫院、旅館、百貨大樓、辦公大樓等的消防系統，亦可用于生活供水、空調機組循環及冷卻水輸送等。
主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水不含固體顆粒或纖維的液體。
結構說明：
泵組為立式多級節段式結構，用拉緊螺栓把進水段、中段、出水段夾緊聯成一體。泵每一級裝一個葉輪、一個導葉。
本公司XBD-DLL型立式多級消防泵組結構特點
1、泵自下而上的順裝結構，方便了泵的裝配與維修；
2、泵的軸向力采用水力平衡方法解決，殘余軸向力由深溝球軸承承受，并用油脂潤滑；
3、深溝球軸承設計規格比其它廠家規格加大。且采用名牌廠家產品，故壽命更長。
4、進水口在下方，出水口在上方，兩者相對位置可根據需要，把拉緊螺栓取出就可調整為0°（除一級泵）、90°、180°、270°等四個方向安裝。訂購時沒特殊注明，工廠出廠時按180°裝配；
5、采用了獨特的軸承體結構，只要卸下電機，便能更換軸承和機械密封，安裝維修方便；
6、葉輪為閉式結構，采用******水力模型，效率高，汽蝕性能好，效率高；
7、傳動聯接彩用彈性柱銷聯軸器，振動小，噪聲低，傳動平穩；
8、電動機配用Y2型立式電機，安裝方便，運行平穩、壽命長；旋轉方向；從電機端往泵方向看（即俯視），水泵葉輪順時針方向旋轉
概述:
XBD-DLL型立式多級消防泵組是本公司根據我國消防用途的需要,結合國內外先進技術,按照有關消防標準和規范而優化設計開發的全新產品.
本公司XBD-DLL型立式多級消防泵組與同類立式多級消防泵相比其特點
1、選用******水力模型，效率高，型譜性能范圍廣；
2、結構緊湊、點地面積小、安裝方便；
3、采用高速結構，與中速消防泵組比級數減少，所以其機組高度及重量大大減少；
4、軸封采用機械密封，使用壽命長，運行可靠，水泵無泄漏，泵房干燥清潔；
5、獨特的結構設計，只要卸下電機，便能方便的更換軸承和機械密封，因此安裝維修方便；
XBD-DLL型消防泵組適用于高低層建筑住宅、醫院、旅館、百貨大樓、辦公大樓等的消防系統，亦可用于生活供水、空調機組循環及冷卻水輸?shù)取?
主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水不含固體顆粒或纖維的液體。
主要性能范圍：
額定流量：5-60L/S（18-216m3/h）
額定壓力：0.245-2.549Mpa(25-260m)
轉 速:2950r/min
******工作溫度:80℃
結構說明:
泵組為立式多級節段式結構,用拉緊螺栓把進水段、中段、出水段夾緊聯成一體。泵每一級裝一個葉輪、一個導葉。
本公司XBD-DLL型立式多級消防泵組結構特點
1、泵自下而上的順裝結構，方便了泵的裝配與維修；
2、泵的軸向力采用水力平衡方法解決，殘余軸向力由深溝球軸承承受，并用油脂潤滑；
3、深溝球軸承設計規格比其它廠家規格加大。且采用名牌廠家產品，故壽命更長；
4、進水口在下方，出水口在上方，兩者相對位置可根據需要，把拉緊螺栓取出就可調整為0°（除一級泵）、90°、180°、270°等四個方向安裝。訂購時沒特殊注明，工廠出廠時按180°裝配；
5、采用了獨特的軸承體結構，只要卸下電機，便能更換軸承和機械密封，安裝維修方便；
6、葉輪為閉式結構，采用******水力模型，效率高，汽蝕性能好；
7、采用徑向?qū)~和蝸殼式出水段，振動小，噪聲低，傳動平穩；
8、電動機配用Y2型立式電機，安裝方便，運行平穩，壽命長；旋轉方向；從電機端往泵方向看（即俯視），水泵葉輪順時針方向旋轉 |
|
 |
|
|
|
|
