概述：
Sh 型離心泵用于輸送清水及物理，化學性質類似于清水的液體，溫度不超過80℃。本型泵輸送液體流量Q
的范圍為112-1660 米3/ 小時，總揚程H 的范圍8.6-135 米。適合工廠、礦山、城市、電站給水及農田排澇、
灌溉和各種水利工程用泵。

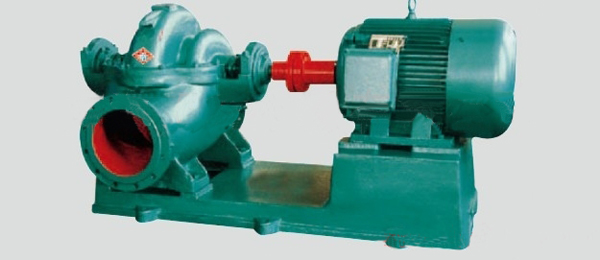

結構說明：
Sh 型泵為水平中開式結構，具有單級、雙吸葉輪，吸入及吐出管與下半部泵體鑄在一起，不需要拆卸管路
及電動機就能容易地檢查泵的轉子部件，泵在結構上可分為甲乙式兩種，甲式水泵軸承軸徑等于或小于60
毫米，用滾動軸承支承，乙式水泵軸承軸徑大于或等于70 毫米，用滑動軸承支承；葉輪是由鑄鐵鑄成，液
體從兩面進入葉輪，由于葉輪形狀是對稱的，因此葉輪兩側所受的壓力相等，水泵理論上是沒有軸向推力的。
但在制造上難免會有誤差，因此可能產生軸向推力，產生的軸向推力及振動力由左端的滾動軸承承受。
密封：
水泵的工作室兩端的填料密封，防止空氣進入和大量液體滲出，填料室由泵體、泵蓋、填料壓蓋、填料環、
油浸石墨石棉繩構成，少量的高壓液體能過水封管填料環流入填料室，起水封作用。在水泵中防止壓力水
漏回吸水部分的密封部件是口環。
傳動：
該系列泵的傳動方式是通過聯軸器與電動機直接聯接，泵的旋轉方向，從驅動端看，為逆時針方向旋轉。
也可根據用戶要求制造為順時針方向旋轉。
